杨 欢

　　当人们惊叹于殷墟后母戊鼎的雄浑、周原遗址青铜器群的典雅时，往往将目光聚焦于青铜本身的光泽与纹饰。然而，在这些辉煌器物的背后，有一种平凡而伟大的材料，静静地支撑起了整个早期中国的青铜文明体系，它就是黄土。

　　与其他古文明普遍采用的失蜡法不同，中国商周时期的工匠独创了块范铸造法。而这项技术的基石，就是广布于黄河流域、看似取之不尽的黄土。早在上世纪便有研究者注意到，中国青铜铸造遗址的分布与黄土的分布高度重合。从商代晚期的安阳铸铜作坊到春秋战国的侯马遗址，这些早期中国的“工业心脏”无一例外地跳动在黄土高原的怀抱之中。这绝非巧合，而是一个文明因地制宜的选择。

　　黄土，这种由细颗粒粉尘经漫长时光堆积而成的沉积物，经过工匠的配比、揉练、阴干与焙烧，转化为能够承受上千摄氏度铜液冲刷的铸范。它是青铜文明的“孵化器”，决定了器物的最终形态与品质。然而，一个核心的科学问题长期以来悬而未决：在青铜浇注与凝固那电光石火的瞬间，滚烫的金属熔液与黄土铸范之间发生着怎样的热对话？这场对话的效率，直接关系到铸件是否完整、纹饰是否清晰乃至青铜合金的最终性能。

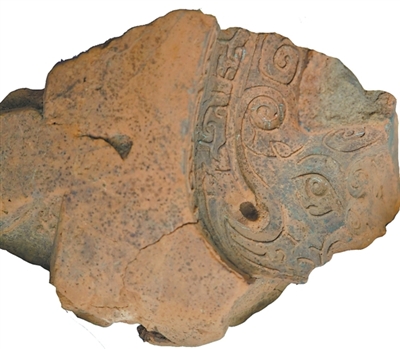

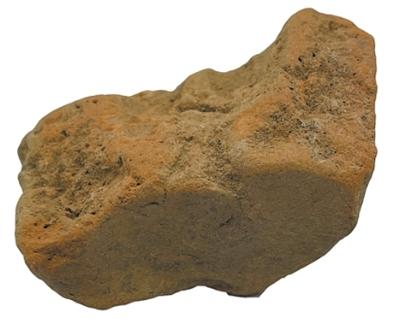

　　周原出土的铸范。杨 欢供图

　　现代铸造理论认为，铸范必须具备两大核心功能：形成型腔与调控散热。对于前者，考古学家已通过无数陶范实物复原了制模、分范、合范的工艺链条；但对于后者，尤其是陶范铸造性能最关键的界面传热系数，我们却缺乏认知。界面传热系数，是衡量铸造过程中金属与铸范之间热量交换效率的关键参数。它仿佛一把钥匙，能够定量揭示不同时期、不同地区的陶范在功能上的细微差别。然而，这项对于现代铸造工业至关重要的参数，在考古学研究的数据库中却一直缺失。

　　2019年起，西北工业大学研究团队将目光投向了西周青铜铸造的核心区域——陕西宝鸡的周原遗址。他们采集了周原庄李铸铜作坊出土的古代陶范残片，在实验室中精确测量了其密度、导热系数等基本参数，然后进入研究的关键一步：设计一场“穿越时空”的铸造实验。

　　团队依据周原黄土的成分配比，采用传统工艺重新制作了平板状陶范。在范中预埋热电偶，用以监测浇注后不同位置的温度变化。他们选择典型的商周锡青铜合金，在1100摄氏度的浇注温度下，将铜液注入复原的黄土铸范中。实验数据显示，即便在紧贴铸件的区域，黄土范的温度上升也极为缓慢，全程未超过200摄氏度。这直观印证了黄土材料善于储热和延缓传热的特性，正是这些特性使其能平稳吸收铜液巨大的热量，避免因激热而炸裂，从而保证铸造成功。

　　要破译界面上的瞬时热交换，仅靠实验测量远远不够。研究团队创新性地提出了测温实验与数值计算相结合的“组合算法”。经过严密的数据校正与迭代计算，青铜与周原黄土铸范之间的热对话密码终于被首次破解。研究结果显示，在浇注完成的瞬间，界面传热系数达到峰值，随着青铜开始凝固收缩，铸件与铸范之间产生微小气隙，传热效率迅速下降，约在100秒后稳定。整个变化过程清晰地勾勒出从液态金属剧烈传热，到凝固收缩气隙形成，直至固态冷却的完整物理图景。

　　这项研究的意义，远远超出了一个数值。它为理解中国古代块范铸造的散热功能提供了定量标尺和重要参数。这意味着，未来研究者可以将此参数输入数值模拟软件，精确重建任意一件青铜器在其黄土铸范中的凝固过程，从而无损地检验工艺假设、诊断铸造缺陷、比较技术优劣。

　　更重要的是，这项研究将我们对黄土的认识，从一种“可用的原材料”，提升到了“铸造性能优越且可以定量比较的精准铸型材料”的层面。中国工匠早在3000年前，就已通过经验性的选土、配料、制备和焙烧工艺，将广袤黄土高原上的原生土壤，塑造成了一套性能稳定、足以支撑大规模精密青铜器生产的“工业标准件”。

　　由此，我们得以从一个新的角度审视青铜时代的文明逻辑。每一件青铜器都可能消耗数倍于自身体积的陶范，因此，相比于可以远程运输的铜锡原料，铸造所需的大量黄土必须就地取材。周原这一西周青铜铸造重镇，位于黄土沉积深厚之处，拥有得天独厚的“就地工业”条件。从先周时期开始，这里的工匠便系统性地开发黄土的铸造潜能，最终使周原成为礼乐文明背后的物质技术基地。

　　6年的研究，终于解读出青铜与黄土之间那场3000年前的对话。厚重黄土，是奠基青铜文明的底层密码。作为一种关键的技术媒介和物质基础，其特性被古代工匠以惊人的巧思掌控，从而支撑起一套独一无二、规模宏大的生产体系，创造了与世界其他文明迥异的艺术风格与技术范式。这项成果，为我们深刻理解中华文明的起源、特质与发展路径，提供了来自科技考古的注脚。

　　（作者单位：西北工业大学文化遗产研究院）
